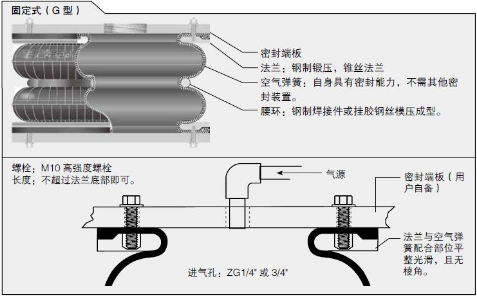

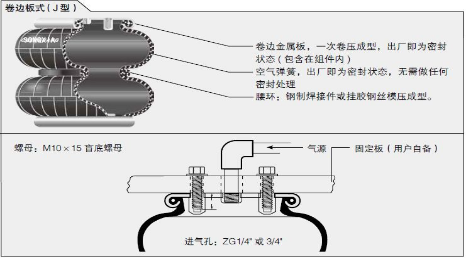

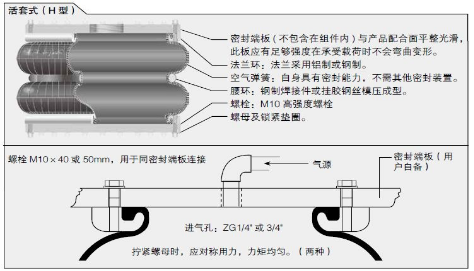

空气弹簧的连接方式

说明：静态参数图为一组等压线(0.2MPa ～ 0.8MPa) 的承载力/行程曲线及 0.7MPa 时的容 积/行程曲线。

图中显示了承载力、高度.容积的坐标轴，以及设计高度线、安全伸长线右侧阴影区( 该 区尽量不用或慎用空气弹簧)

l 空气弹簧的选择使用指南------作为空气行程调节器的选择指南

★ 行程

.大行程是.大安全伸长高度减去.低压缩高度所得之差。整个行程或者其中任意一段都 可使用。如果需要用内部橡胶缓冲器，请注明所增加的.小高度值，缓冲器的加装会导致总行 程减小。

以 300180J-2 为例：

1、.低高度、.大高度、设计高度、安全伸长高度可由附图 1(11 页) 中横坐标上直接 读出，分别为 85、235、180、206

2、全行程= .大高度- .低高度=235-85=150mm

安全行程= 安全伸长- .低高度=206-85=121mm

★ 力

这里所指的力就是您在应用中所要支撑或要推动的力，您可以直接从静态参数图中读出力 的值。注意一般情况下，力随高度增加而减小以 300180J-2 为例。

1、求某充气压力下设定高度的承载力：如当充气压力 P=5Kg/cm2，高度 H=115mm，此时空 气弹簧的承载力由图查出 C=2600Kg，如(1) 点对应纵坐标上的点。

2、求某充气压力下设定高度(115mm) 的有效面积：A=C/P=2600÷5=520cm2

3、求充气压力 P=7Kg/cm2，高度 115mm 时的内容积：由附图 1(11 页) 中查出 5.61dm3， 如(2)点对应容积坐标轴上的点。

这里.别指出：空气弹簧内容积随充气压力增减变化甚微，故只给出一条 0.7MPa 压力下 的容积/行程曲线，其他压力下容积数值可近似由此曲线查出。

★空气进口尺寸的选择

空气进口的尺寸和空气弹簧在使用过程中的反应灵敏度有直接关系，通常情况下空气进口越大 反应越灵敏。
